凸輪轉子泵

凸輪轉子泵是一種新型容積式泵，產品符合API676標準。耐磨損，耐腐蝕，強自吸，易維護的特點降低了運行維護成本，解決了離心泵，螺桿泵無法解決的難題。

①自吸能力強，無需加水，自吸高度8.7m

②耐腐蝕，耐磨損，可用來輸送污油，污泥，油泥等含顆粒物的流體介質

③無需拆除電機、管路，即可完成維護工作

④無堵塞，有較好的通過顆粒物能力

⑤可以氣體，固體顆粒，液體混合輸送

⑥允許短時間干運轉

⑦配備機械密封沖洗系統解決有毒介質，易燃易爆介質的泄露問題。

⑧可以輸送高粘度介質

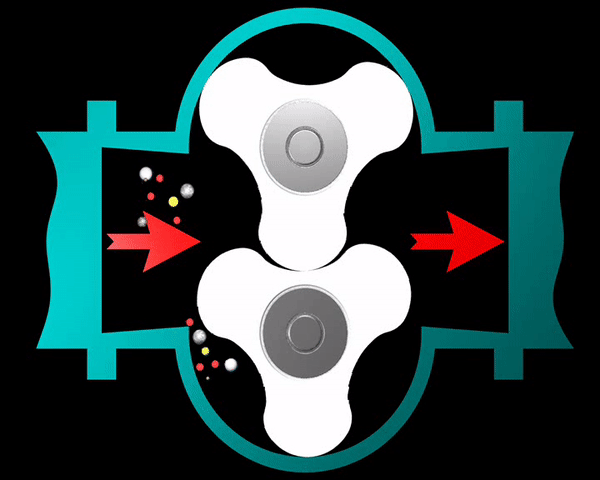

工作原理

凸輪轉子泵轉速范圍（50-500rpm/min）。使用時，安裝于兩條平行軸上的轉子不斷做相對運動，轉子與泵殼之間形成小的腔體，填充在腔體內的介質通過旋轉的轉子由進口端推到出口端。

凸輪轉子泵技術參數

流量：1m³/h-3000m³/h

出口壓力：0.1-2.5Mpa；

自吸高度：0.1-8.7m；

輸送粘度：0-100000cp；

通過顆粒物直徑：70mm；

凸輪轉子泵獨有特點

1、多種轉子材質可選

①螺旋橡膠包覆轉子：耐油性，耐磨蝕，適合高粘度，含軟質顆粒物的復雜介質輸送

②不銹鋼材質轉子：適合化工行業腐蝕性介質的輸送

③金屬材質轉子：適合高溫，高壓，顆粒物較大的介質輸送

螺旋橡膠轉子的凸輪轉子泵剖面圖

2、集裝式機械密封/沖洗系統

單獨隔離腔潤滑、冷卻，無燒毀現象；根據工況參數選擇合適的密封圈，達到無泄漏要求；使用壽命長

3、低剪切，低脈動，低乳化

適合于含油污水等復雜介質，有利于下一步工藝的處理

4、強自吸

無需引水，開機可以自吸，不斷流，氣體，液體，固體三項混合輸送

選型參考

凸輪轉子泵結構組成

凸輪轉子泵采用聯軸器整體組裝，減少彈性聯軸器功率消耗，噪音及磨損更換，實現了最高的效率，最小的內部滑動和更長的使用壽命。電機額定功率保證在要求的泵工況范圍內連續運轉不會產生過載，在正常使用和維修管理情況下，轉子泵的無故障累積運行時間大于15000小時，轉子壽命大于20000小時。

占地面積小，在線維護（MIP）

設計緊湊，占地面積小，降低土建成本。泵蓋沿泵軸的軸線分開，不拆管道既能移出轉子與軸的組件，對泵的所有部件進行維護。

高耐磨，耐腐蝕

轉子泵內壁采用內襯耐磨保護襯板，表面應做硬化處理。耐磨板通過泵殼外進行調整，減少轉子更換，降低運行成本。

高粘度，100000CP

進口原油，高粘度化學溶液等，粘度越高，泵效率高，節能高效。

強自吸，機械密封單獨冷卻

無需引液灌泵，垂直自吸8.7米，機械密封獨立潤滑和冷卻，冷卻腔采用油潤滑，機械密封設有輸油管道。空轉時間不低于30min。

無堵塞，無纏繞

雙軸同步運轉，兩轉子相互嚙合，形成足夠大的密封腔通過顆粒和纖維，不發生堵塞和纏繞現象。

正反轉，正逆互送，一泵多用

轉子泵完全對稱設計，泵的進出口可以任意變換，泵的出口由動力轉向決定，可正逆互換；

正轉抽吸，反轉沖洗（MBR膜處理）;

一臺泵實現裝車，卸車兩種工位應用，省卻其他輔助設備。

石油石化行業：原油采集，含油污水處理，成品油輸送，重油渣油輸送，裝卸車，移動式輸轉泵等

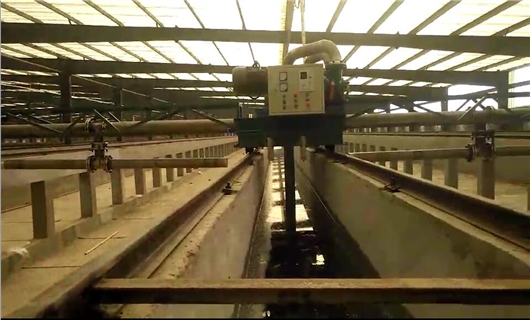

市政環保行業：污水原水輸送，沉淀池生物污泥處理，調節池濃縮污泥處理，消化池污泥處理，中水處理，脫水污泥處理，絮凝劑輸送，活性炭輸送，糞便污水處理等

造紙工藝行業：中濃度紙漿輸送，造紙污泥/污水處理，造紙化學助劑輸送

船舶海工行業：燃油駁運，成品油裝卸船，掃倉，海上溢油處理

移動泵站系統：城市防洪排澇，污水站清空，石化工廠事故污水清理，油品轉移，大型移動泵站等緊急設備

a 此表格中數據僅做初步參考

b 請聯系我們，提供流量，壓力，揚程，吸程，粘度，溫度等具體參數為您做詳細的技術選型，我們會為您提供選型表以及詳細圖紙

c 選型技術支持：400-800-5717/0532-55576556
