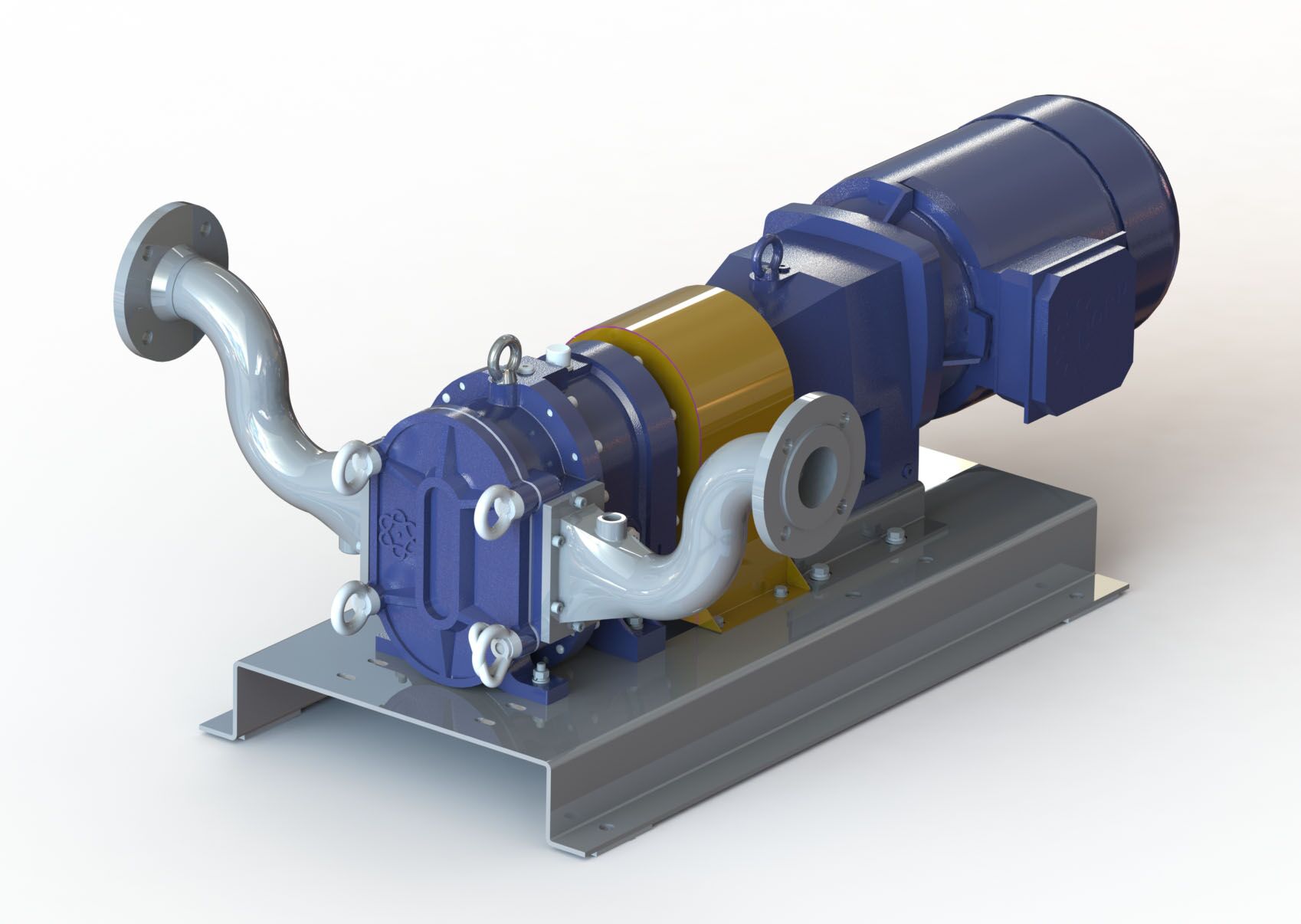

羅德凸輪轉子泵

凸輪轉子泵的工作原理為：采用同步旋轉轉子，在主副軸帶動下，進行同步反方向旋轉，泵的容積反生周期性變化，彈性體橡膠包覆的三葉螺旋轉子與泵殼之間采用無間隙設計。泵運行中，真空度可以達到0.084，無需灌泵即可實現強勁的自吸能力。

羅德品牌凸輪轉子泵制造工藝符合API676標準要求，采用干式安裝方式，核心技術為三葉螺旋全橡膠包覆轉子，耐磨損，耐磨蝕，無堵塞，適用于輸送高粘度且含有顆粒物的介質。

凸輪轉子泵可以選擇PLAN雙機械密封沖洗系統（請點擊查看詳情），處理有毒，易揮發，磨蝕的復雜介質，青島羅德?lián)碛兄惺停惺泻Ｓ蜔捇到y(tǒng)豐富的應用業績。

凸輪轉子泵結構簡單，體積小，重量輕，綜合使用成本低，密封安全。

羅德凸輪轉子泵強自吸能力需要S型法蘭實現

根據羅德凸輪轉子泵工作原理，我們提供多種進出口法蘭型式，如標準直法蘭，S型法蘭，90度法蘭等，可根據應用工況提供特殊定制。

羅德凸輪轉子泵的工作原理，要求采用獨立減速箱，優點為速比范圍廣，扭矩大，使用穩定，噪音小。

技術參數

流量：1m³/h-2000m³/h

出口壓力：0.1-1.2Mpa（單支撐）；

自吸高度：0.1-8.7m；

輸送粘度：0-100000cp；

通過顆粒物直徑：70mm

特點

1、氮化處理的泵殼

進過氮化處理后，充分提升球墨鑄鐵材質泵殼的耐磨性、耐疲勞性、耐蝕性及耐高溫性，耐磨性提升3倍以上。

除球墨鑄鐵泵殼之外，青島羅德提供304,316,316L多種規格泵殼。

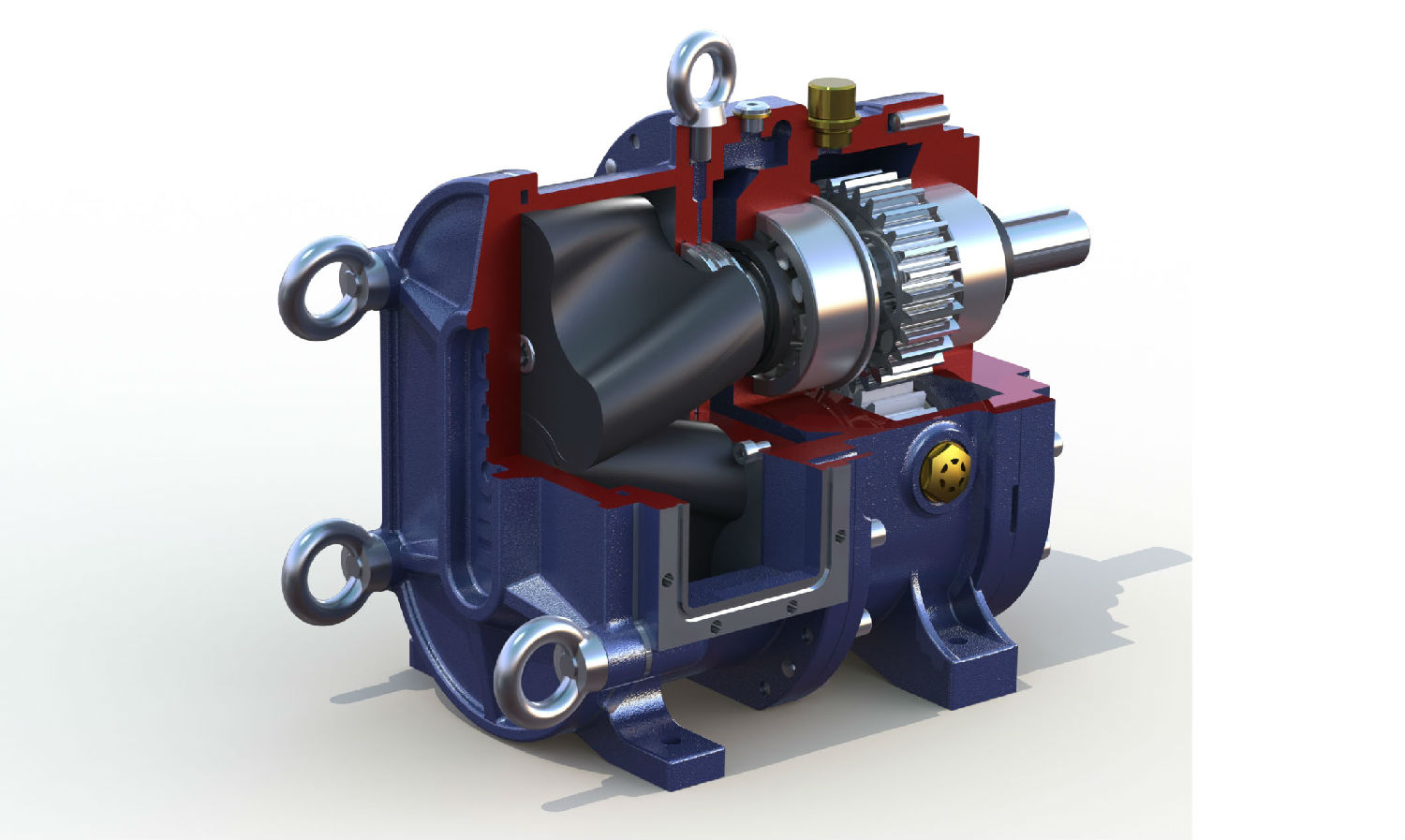

2、全橡膠包覆螺旋轉子

橡膠材質：氟橡膠（FPM），丁腈橡膠（NBR），三元乙丙膠（EPDM），氫化丁腈橡膠（HNBR）

特點：耐油，耐磨損，耐腐蝕，特別適合高粘度，含軟質顆粒物的復雜介質輸送.

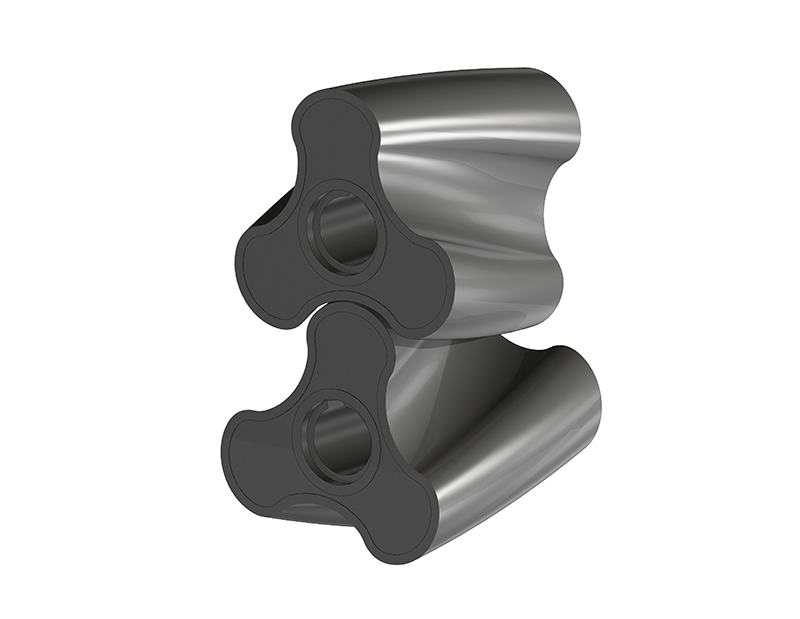

羅德-三葉螺旋全橡膠包覆轉子

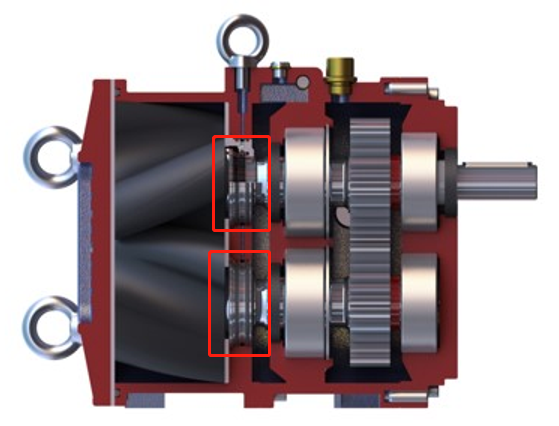

3、集裝式機械密封/沖洗系統

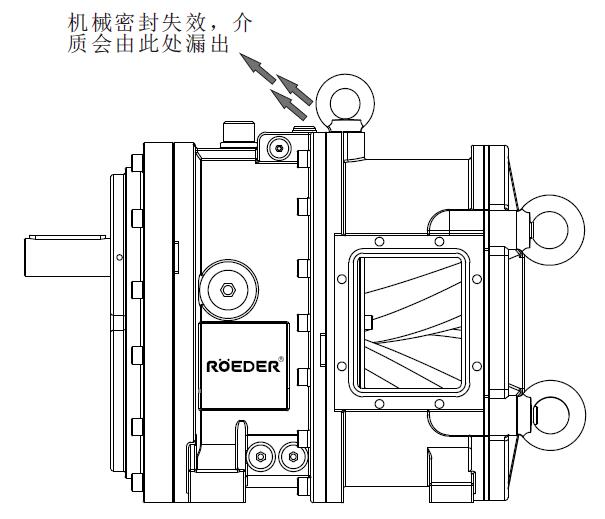

單獨隔離腔潤滑、冷卻，根據工況參數選擇對應材質密封圈，達到無泄漏，耐腐蝕的要求；

潤滑油不僅可以潤滑機械密封，同時可以起到監測作用。

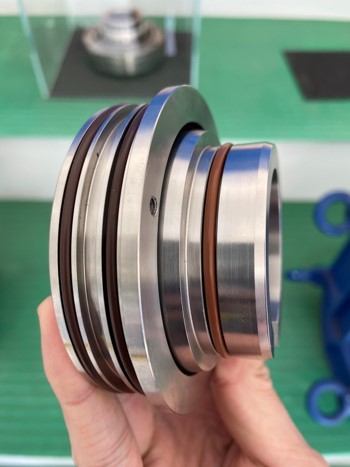

集裝式單端面機械密封?	單獨隔離腔室

4、低剪切，低乳化

有利于油田含油污水的處理，保護介質的完整性，有利于下一道工序的處理

5、強自吸(進出口為S型鵝頸法蘭）

無需灌泵，開機可以自吸，不斷流，氣體，液體，固體三項混合輸送，自吸高度可達8.5米。

6、正反轉

正轉輸送，反轉沖洗，一泵兩用，適合MBR膜處理，產水泵，油庫卸車，掃倉工位。

7、獨立減速箱

羅德凸輪轉子泵采用獨立減速箱，轉速比豐富，配備4級電機，節能，噪音小，性能穩定。

選型要求

1、含固率

含固率越高，凸輪轉子泵的轉速越低，小流量的工藝有時會對應較大管徑的泵型號，目的為了降低磨損以來延長泵的使用壽命。

2、粘度

粘度越高，相對應的轉速同樣越低，過高的轉速導致運行氣蝕，產生振動，噪音，降低轉子等配件的使用壽命

3、對于軟質顆粒物，長條絮體，纖維，塑料袋等雜質，凸輪轉子泵并不敏感，無堵塞，無纏繞是它的突出特點。

應用

羅德凸輪轉子泵適合于輸送腐蝕性，磨損性介質，可以氣體，液體，固體混合輸送，對于高粘度介質不敏感。

規格型號

詳細選型請致電4008005717或者18806393586，提供流量，壓力，吸程，粘度，溫度以及其他技術參數，青島羅德為您提供選型參數表以及業績資料。

凸輪轉子泵結構組成

凸輪轉子泵采用聯軸器整體組裝，減少彈性聯軸器功率消耗，噪音及磨損更換，實現了最高的效率，最小的內部滑動和更長的使用壽命。電機額定功率保證在要求的泵工況范圍內連續運轉不會產生過載，在正常使用和維修管理情況下，轉子泵的無故障累積運行時間大于15000小時，轉子壽命大于20000小時。

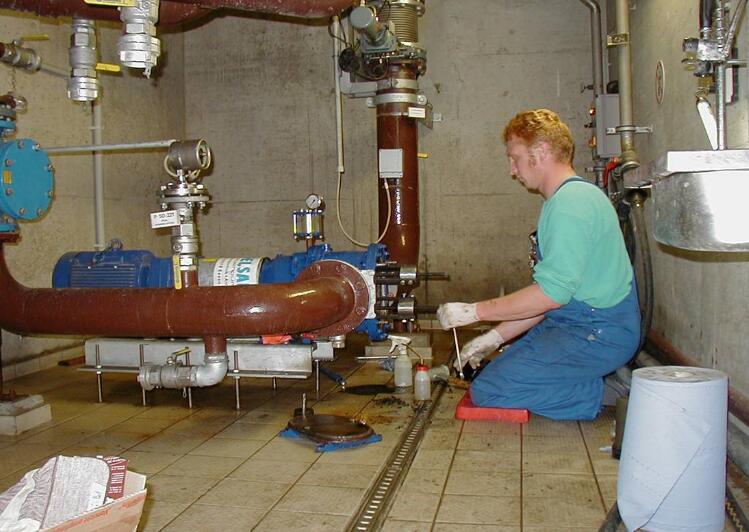

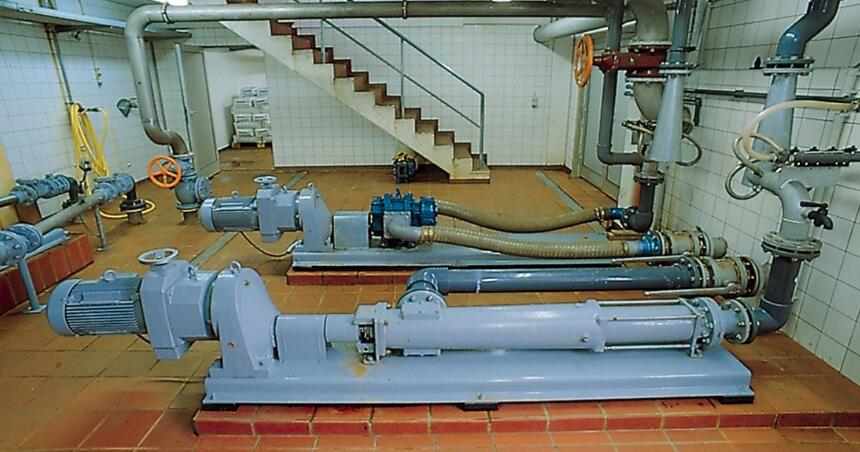

占地面積小，在線維護（MIP）

設計緊湊，占地面積小，降低土建成本。泵蓋沿泵軸的軸線分開，不拆管道既能移出轉子與軸的組件，對泵的所有部件進行維護。

高耐磨，耐腐蝕

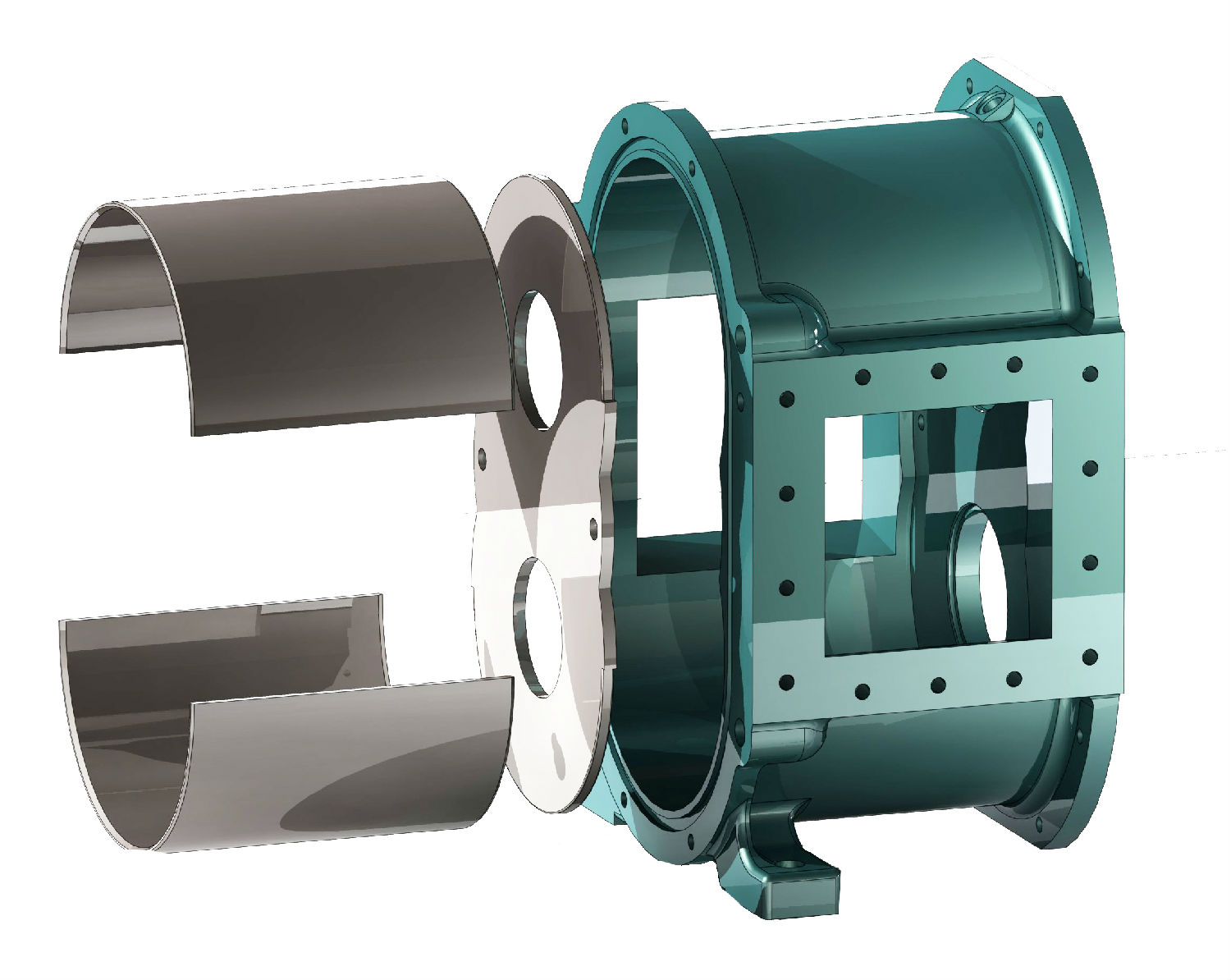

轉子泵內壁采用內襯耐磨保護襯板，表面應做硬化處理。耐磨板通過泵殼外進行調整，減少轉子更換，降低運行成本。

高粘度，100000CP

進口原油，高粘度化學溶液等，粘度越高，泵效率高，節能高效。

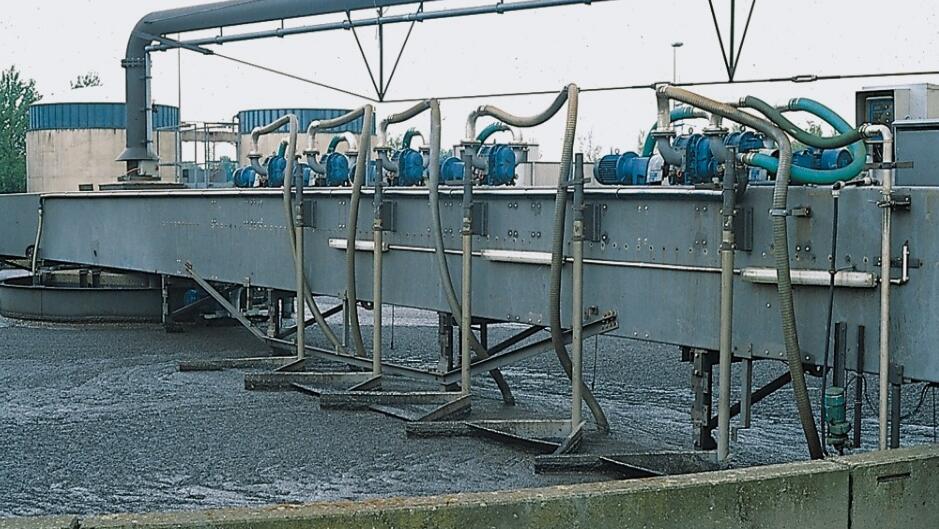

強自吸，機械密封單獨冷卻

無需引液灌泵，垂直自吸8.7米，機械密封獨立潤滑和冷卻，冷卻腔采用油潤滑，機械密封設有輸油管道。空轉時間不低于30min。

無堵塞，無纏繞

雙軸同步運轉，兩轉子相互嚙合，形成足夠大的密封腔通過顆粒和纖維，不發生堵塞和纏繞現象。

正反轉，正逆互送，一泵多用

轉子泵完全對稱設計，泵的進出口可以任意變換，泵的出口由動力轉向決定，可正逆互換；

正轉抽吸，反轉沖洗（MBR膜處理）;

一臺泵實現裝車，卸車兩種工位應用，省卻其他輔助設備。

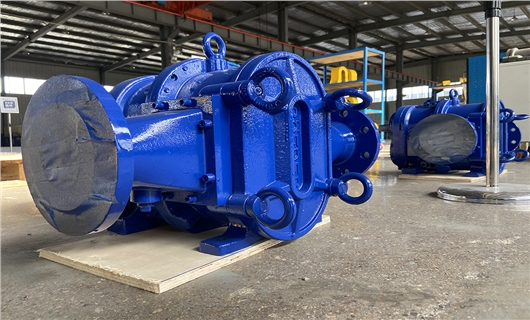

石油石化行業：原油采集，含油污水處理，成品油輸送，重油渣油輸送，裝卸車，移動式輸轉泵等

市政環保行業：污水原水輸送，沉淀池生物污泥處理，調節池濃縮污泥處理，消化池污泥處理，中水處理，脫水污泥處理，絮凝劑輸送，活性炭輸送，糞便污水處理等

造紙工藝行業：中濃度紙漿輸送，造紙污泥/污水處理，造紙化學助劑輸送

船舶海工行業：燃油駁運，成品油裝卸船，掃倉，海上溢油處理

移動泵站系統：城市防洪排澇，污水站清空，石化工廠事故污水清理，油品轉移，大型移動泵站等緊急設備

a 此表格中數據僅做初步參考

b 請聯系我們，提供流量，壓力，揚程，吸程，粘度，溫度等具體參數為您做詳細的技術選型，我們會為您提供選型表以及詳細圖紙

c 選型技術支持：400-800-5717/0532-55576556
